微機控制電液伺服萬能試驗機
產品介紹：
主機由底座、油缸、活塞、輪輻傳感器、升降電機、減速器、鏈輪、絲杠、平臺、光杠、上下橫梁、液壓夾頭等組成。在底座中裝有升降電機、減速器、工作油缸、活塞等。
該設備主要用于金屬，非金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗。
該設備為油缸下置、六柱、雙絲杠、雙空間框架結構，拉壓空間間距電動調節，夾具夾持方式為液壓自動，夾持可靠、便捷。中梁內裝有盤簧緩沖裝置，可有效消除絲杠與螺母間的傳動間隙，并在試樣拉斷時起到良好的緩沖作用。平臺上方配置高韌性防護網，在試驗空間與操作者之間形成隔離，能夠有效保證操作者安全。
測力元件為高精度輪輻式傳感器，該傳感器單向受力。是本機檢測拉、壓、彎、剪試驗力的關鍵元件。受力時發出的電信號，由計算機測控軟件進行采集處理，該傳感器精度較高，長期穩定性好。
電子引伸計是測量試樣變形的關鍵元件。由于直接檢測試樣標距內的變形，消除了外界因素的影響，測量精度高。可做Rp0.2 或 ReH、ReL、Rp0.05、Rt及E值等的測量。另外裝在主機平臺下的抽出式數字位移傳感器(采用光電編碼器制作的抽出式數字位移傳感器)一般做為主活塞位置控制使用。對變形量特大的材料，該傳感器亦可做測量用。
設備配置一體式油源柜，內置進口油泵輸出穩定、噪音低，油源柜集成度高，占地面積小，且操作、觀測方便。
該設備測控系統可接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息。操作者根據級計算機下傳的試樣順序（也可人工干預選擇某一試樣），人工進行試樣編號確認后，夾持試樣、選擇相應試驗程序進行試驗，本機可以自動測定ReH、ReL、Rp、Rt、Rm、Agt、A、Ae等相關力學數據，并采用高速以太網通訊接口與計算機通訊，具有負荷、位移、應力、應變等多種控制方式，并可實現控制形式的平滑切換。試驗數據采用標準數據庫管理并可任意存取，可實現試驗數據和曲線的再分析，局部放大和數據再編輯，能自動求出材料的各項力學性能指標，可打印出完整的試驗報告和曲線，并可提供聯網數據接口。

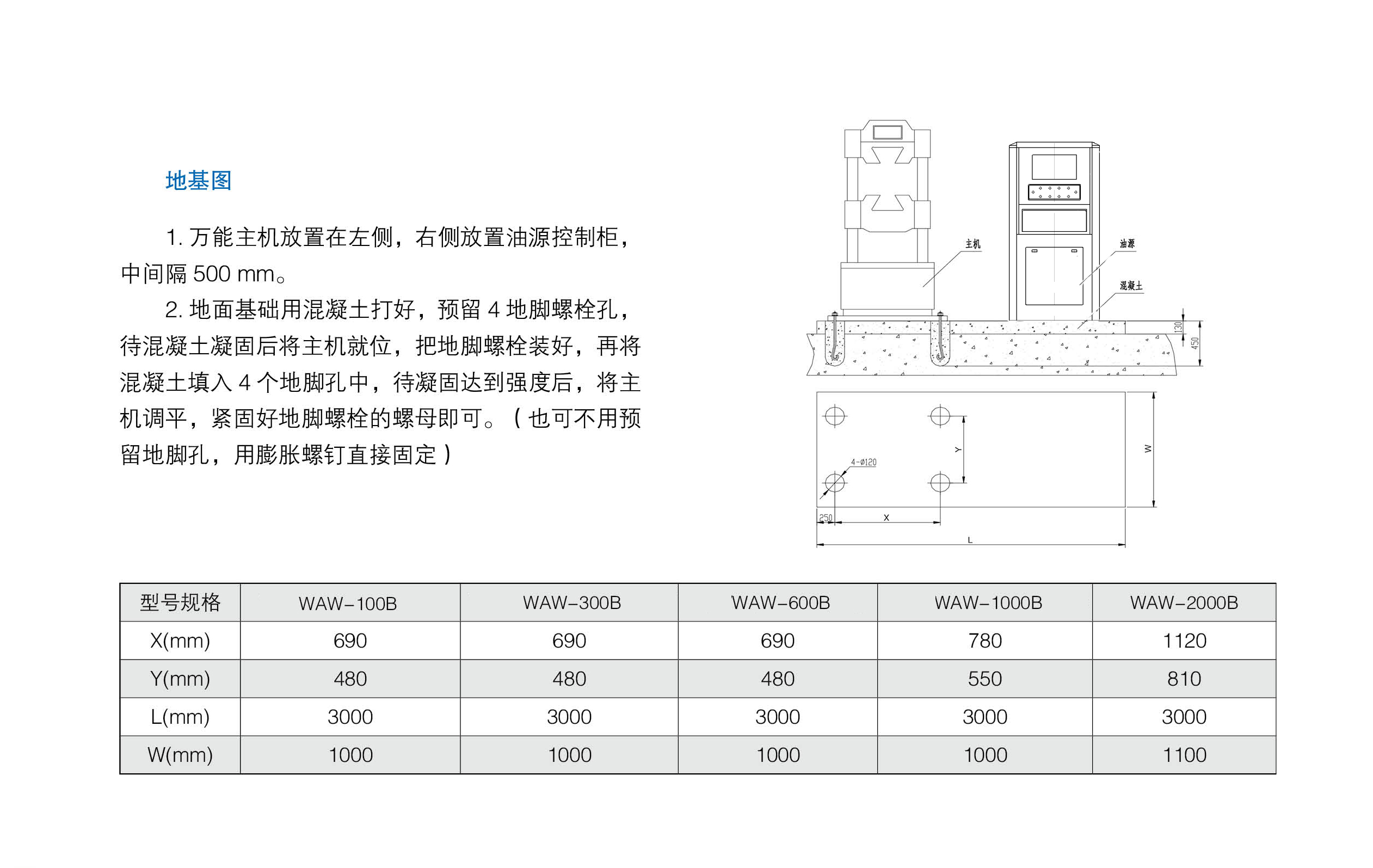

微機控制電液伺服萬能試驗機地基圖：
